7月6-8日，一年一度的世界石油天然氣大會——第二十二屆中國國際石油石化技術裝備展覽會（cippe2022北京石油展）將在北京·中國國際展覽中心（新館）舉辦。天津歐通流體控制設備有限公司將攜滿足超低溫工況使用的特種球閥亮相展會，展位號：E4館-E4582，歡迎您屆時蒞臨企業展臺參觀交流！

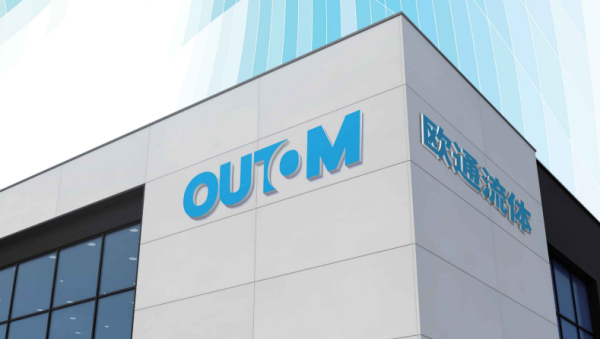

天津歐通流體控制設備有限公司由外商投資企業獨資成立，坐落于天津濱海新區高新產業園區。公司致力于研發、設計、制造和銷售滿足超低溫工況使用的特種球閥。公司取得壓力管道元件特種設備制造許可證，ISO9001質量管理體系認證，ISO14001環境管理體系認證和ISO45001職業健康安全管理體系認證。公司擁有專業的設計團隊，先進的設計軟件，高效的加工制造中心和高端的檢測設備，有可靠的持續的供應鏈資源。公司擁有22項技術專利。

天津歐通流體控制設備有限公司借助母公司實華（天津）石油化工工程有限公司二十年來為國內石油石化天然氣領域的用戶供應國外高端閥門設備的經驗，結合現場工況要求及用戶使用反饋，將兼容并包與自主設計并舉，兼顧產品可靠性、及時性和經濟性，持續提供性價比最優的產品，為客戶創造價值。公司陸續為中石化山東LNG接收站項目、中石化天津LNG接收站項目、國家管網公司北海LNG接收站項目、中石化中沙石化乙烯項目、中石化鎮海石化乙烯項目等大型石化能源公司項目，提供產品和服務。

參展產品介紹

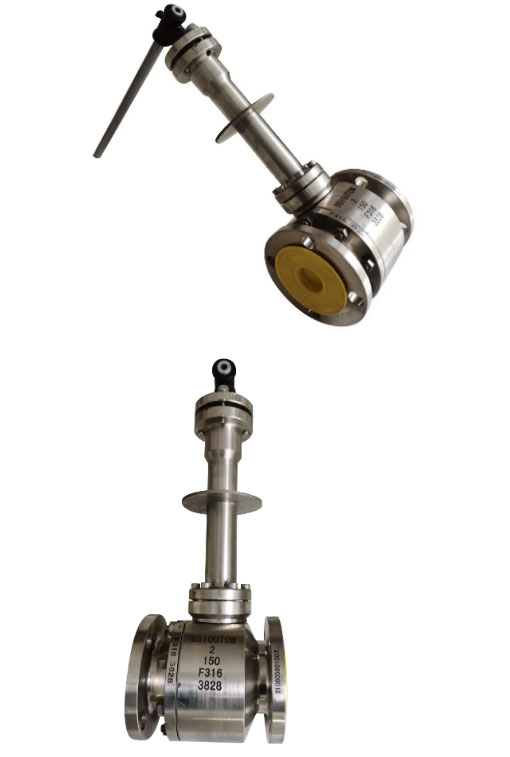

>>超低溫球閥

>>材料選擇：CF3M;CF8M;F316;F304；F304/304L。

>>連接方式：法蘭連接RF/RJ;焊接。

>>設計特點（技術亮點）

整體結構為全通徑、固定（或浮動）球、頂裝（或兩片、三片）式、具有DIB-2功能。低泄漏填料密封、整體延長閥蓋、對焊球閥兩端各帶袖管、防火防靜電設計，球閥的閥芯和閥座可在線維護。

1、為保證球閥閥桿填料密封底部溫度保持在 0℃以上工作，閥蓋設計為帶長頸的一體式延長式結構，其長度不低于 BS 6364 及 SHELL SPE 77/200 的較大值，設置有滴盤，滴盤與閥蓋全焊道連續焊接。

2、閥桿采用多重密封填料。1道LIP-SEAL，1組低泄漏柔性石墨填料組，1組O形圈，確保滿足低泄漏要求、少維護的設計，并且便于球閥的就地更換。閥桿密封形式考慮溫度交變下的活動載荷的影響，在填料壓蓋螺栓連接處設置蝶形彈簧，填料預緊力穩定，摩擦扭矩小，磨損自動補償。

3、采用防靜電設計，設置導通裝置，對于金屬密封閥門，閥桿閥體、關閉件與閥體之間電阻值滿足規范要求。

4、采用防火設計，深冷球閥的密封副設計成金屬對軟密封面閥座形式，軟密封面采用防火安全型的金屬密封閥座內嵌軟密封面的結構。

5、采用防吹出閥桿設計。閥桿為一體化設計制造，閥桿進行表面硬化處理，并有防閥桿吹出結構；球體與閥桿連接處有防止扭矩過大而導致連接面變形設計。

6、閥座采用DIB-2結構，一端閥座自泄壓，另一端閥座雙向都能承受1.1倍額定壓力；閥座背后的預緊彈簧采用板式彈簧；閥體和閥座之間的密封是雙 Lip-seal 設計。

7、閥內件配置易于拆卸，尤其是閥座易于更換，內件和密封能夠快速從閥頂部拆卸，可以在線維修。

>>應用范圍：安裝使用在LNG接收站、LNG調峰站、LNG運輸船等以LNG為主介質的各類裝置設備和管道上，起到開關作用，切斷上下游LNG流體。

>>行業地位：隨著我國“碳中和”“碳達峰”政策的持續有力落實，投資建設作為常規清潔能源的LNG接收站和調峰站項目，勢在必行。此類項目對超低溫球閥的需求屬于剛性需求。我國閥門制造企業數量雖龐大，產業相對集中，但整體呈現結構性產能過剩，低端產品供大于求，中高供需適中，高端供給不足。超低溫球閥作為一種極端工況下使用的高端閥門，需要投入大量的人財物力去研發制造。天津歐通公司緊抓市場需求，對標國外先進技術，聚集國內供應鏈資源，多年來致力于突破該項技術，獲得22項技術專利，并取得實際業績。

>>應用情況：天津歐通公司超低溫球閥產品分別在中石化山東LNG接收站和中石化天津LNG接收站用有使用業績。

7月6-8日，歡迎蒞臨天津歐通流體控制設備有限公司展臺，參觀、交流。
