7月6-8日，一年一度的世界石油天然氣大會——第二十二屆中國國際石油石化技術裝備展覽會（cippe2022北京石油展）將在北京·中國國際展覽中心（新館）舉辦。德州博儒石油機械制造有限公司將亮相展會，展位號：E3館- E3665。歡迎您屆時蒞臨企業展臺參觀交流。

德州博儒石油機械制造有限公司（原德州建鑫石油機械有限公司）始建于2010年，專業從事泥漿泵配件的研發和生產。主要產品有：液缸、缸套、法蘭、活塞、閥體座、中間拉桿、活塞桿等，所有產品均嚴格按照API標準生產，可與世界各大知名品牌泥漿泵的配件互換，例如National、Oilwell、Emsco、Gardner Denver、Bomco、Honghua 等，其性能滿足或者優于OEM標準。

公司已經通過ISO9001-2000國際質量體系認證，產品供應到國內各大油田及遠銷俄羅斯、印度、阿拉伯、伊朗等多個國家和地區。

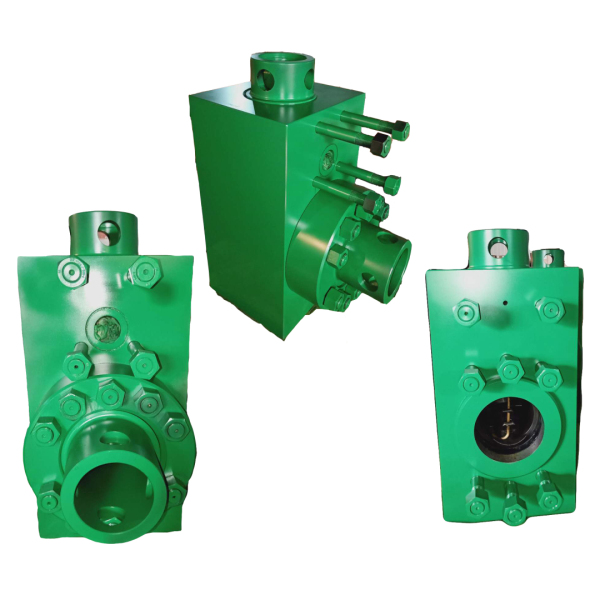

▲ 泥漿泵閥箱

博儒石油機械生產的泥漿泵閥箱選用耐腐蝕、高強度的優質合金鋼大型鍛件，經調質處理后，具備了抗拉、耐磨等特點，同時在內腔加工中采用了內地領先的集鉆、銑、攻絲為一身的XH768數控加工設備和工藝，使閥箱可承受35MPa工作壓力，提高了閥箱的加工精度和安全系數，使閥箱具備耐高壓耐腐蝕使用壽命長等優點，更加適應油田高泵壓大排量等鉆井工藝要求，該產品符合API 7K規范，廣泛應用于石油鉆井行業。

該產品不僅暢銷內地各主要油田，并出口美國、中東等市場。該公司生產的鉆井泥漿泵配件已廣泛應用于中石油、中石化、中海油等全國各大油田，并遠銷海外二十多個國家和地區。產品價格低，質量佳。受到客戶的一致贊賞和好評。同時，該公司還可生產F系列、3NB系列等鉆井泥漿泵配件。

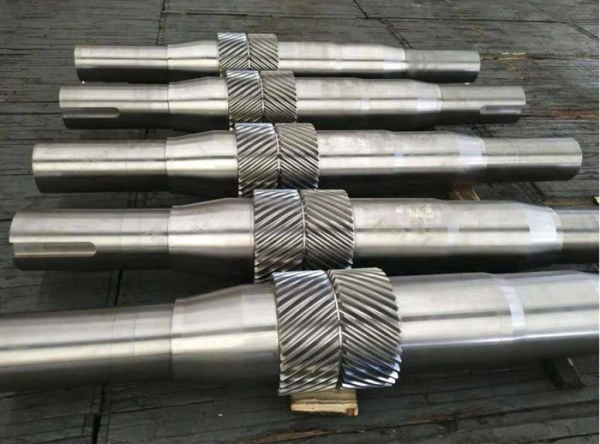

▲ 泥漿泵小齒輪軸

泥漿泵小齒輪軸是泥漿泵的重要零件。小齒輪軸是合金鋼鍛件，在軸上加工有人字齒輪，齒面采用硬齒面。

產品描述

1、材料：合金結構鋼、碳素結構鋼。

2、熱處理：調質、高頻淬火、滲碳淬火等。

3、表面處理：根據客戶的要求，鍍鋅/鍍鋅，達克羅化，黑色陽極處理，噴漆，鏡面拋光，拋光，噴砂等。

4、檢查：通過每道工序的檢查和試驗，確保質量最佳。

5、交貨條件：熱鍛+粗加工+熱處理（可選）+探傷。

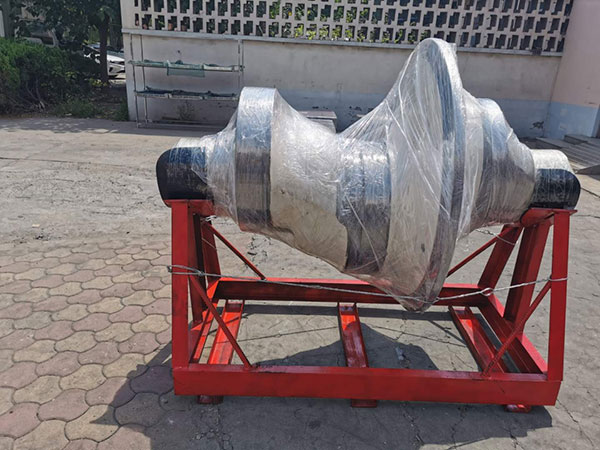

▲ 泥漿泵曲軸

泥漿泵曲軸采用鑄造合金鋼，是泥漿泵的安全部件和主要傳動部件，必須具有足夠的剛度和疲勞強度，才能保證可靠的工作。曲軸在泥漿泵中通過齒輪傳送動力，用連桿和十字頭推動活塞在缸內做往復運動，實現泥漿泵的吸、排功能。博儒石油機械的曲軸是精心制作的。可提供不同型號的泥漿泵，適用于各種系列的泥漿泵。

1、曲軸可以根據客戶的需要用不同的材料制造。

2、該動力端泵部件本身是平衡的，以減少施加在軸承和動力框架的壓力。這樣，泵的動力端具有較長的使用壽命，而其因此維護成本和總運行成本也被降低了。此外，產品在使用中實現了平衡，噪音低，振動小。

3、由于獨特的設計，制造點遠離高應力區域。因此，施加在曲軸上的力減小，從而降低了疲勞開裂的可能性。

4、焊接后采用綜合熱處理消除應力，提高耐久性。精密加工，并進行嚴格的試驗。以確保曲軸滿足尺寸公差的要求和其他規格要求。

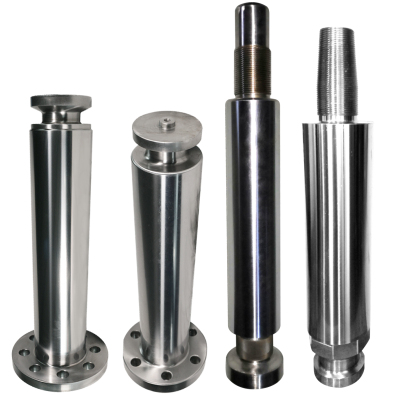

▲ 中間拉桿

中間拉桿又稱介桿，是連接十字頭與活塞桿的重要部件，是泥漿泵動力端與液力端連接的關鍵部件，一端與十字頭連接，另一端通過卡箍與活塞桿連接。表面有一個填料盒總成，在往復運動中，中間拉桿的外緣與填料盒中的密封件相互摩擦，為保證耐磨性，中間拉桿的外表面鍍硬鉻。

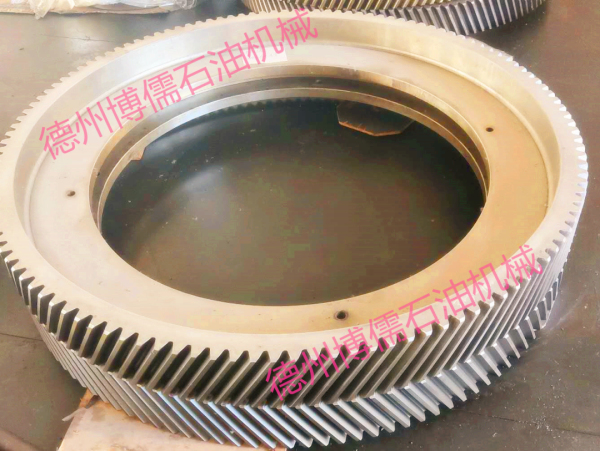

▲ 泥漿泵齒圈

泥漿泵齒圈是一種常用的機械零件，通過它傳遞和改變動力，大齒圈屬于薄壁環類鍛件，在鍛造過程中容易出現壁厚不均、折疊、橢圓等問題。通過控制鍛造過程的細節，可以提高鍛件的質量。泥漿泵本身有大齒圈和小齒輪，一般小齒輪的硬度要大于大齒圈。當齒輪間隙小到一定范圍時，潤滑油就不能在齒輪上形成保護層，當齒輪接觸力在一定的部位反復作用時，它會對齒輪產生沖擊。易引起齒圈齒面點蝕，因此要避免這種情況，必須控制齒輪的硬度。

博儒機械大齒圈在鑄造中采用了獨特的熱處理技術，使得齒圈結構得以優化、硬度得到提高，產品的耐磨性和抗沖擊力大大增強。

特點：大齒圈的齒形為人字齒，內孔與曲軸過盈配合，并用螺栓和防松螺母緊固。

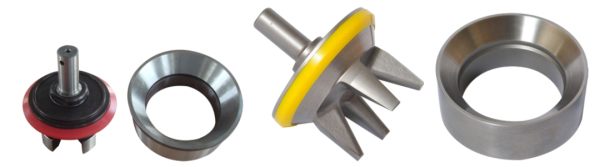

▲ 閥總成

閥總成是泥漿泵液力端的關鍵部件，工作頻率高，影響大。其質量直接影響液壓缸的使用壽命，是泥漿泵的主要易損件之一。其主體材料均選用高于石油行業標準的優質合金鋼制造（20CrMnTi、20CrNiMo）整體鍛造，采用先進的熱處理方法，使產品獲得高強度、高韌性。工作表面硬度達HRC58以上，并按照嚴格的工藝規定加工制造，保證光潔度高，尺寸準確。閥膠皮又稱凡爾膠皮，是鉆井泥漿泵中液力端系統中的主要配件，是閥體使用壽命的關鍵部分，普通閥膠皮的材質為丁腈橡膠，也可以用聚氨脂橡膠，以提高膠皮工作溫度范圍。閥總成由閥體總成和閥座組成。根據閥座的內孔形式，該總成可分為通孔閥、三座閥和四座閥。閥總成主要作用是控制罐內泥漿的進水、排水。

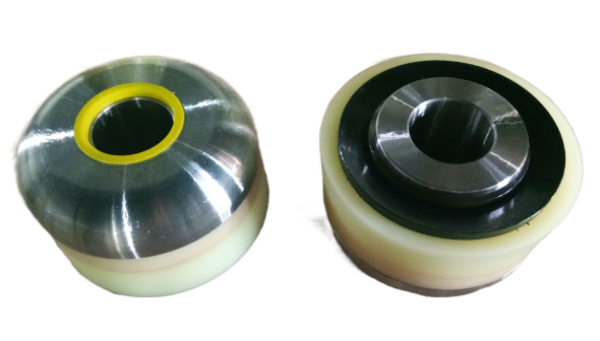

▲泥漿泵活塞

博儒石油機械生產的泥漿泵活塞，聚氨酯直接硫化在鋼芯上，無壓盤和彈簧，廣泛適用于各種泥漿泵，特別適用于高壓噴射鉆井和陶瓷缸套。該公司的密封設計是獨一無二的。與傳統設計相比，加強型接頭設計使密封區域遠離輪轂底座。這一特點迫使活塞輪轂遠離缸套壁，以防止接觸、發熱和損壞。標準粘合聚氨酯活塞適用于最高220°F（104°C）的操作。同時提供一個可選的高溫版本，帶有一種適用于高達300°F（149°C）的減摩添加劑。標準活塞和高溫活塞可在高達7500 psi（51.7 MPa）的壓力下工作。

博儒石油機械活塞的核心是專有的聚氨酯化合物，它比工業上的其他產品更堅固，更耐化學腐蝕。博儒機械只使用最好的基礎材料，以確保一致的性能。該公司的雙硬度計設計特點是在活塞輪轂附近有一個堅固的高硬度計底座，即使在最高壓力負載下也能抵抗擠壓。更柔軟的上層即使在低壓下也能提供不起泡的密封，并且在抽吸沖程時能將襯管壁上的碎屑擦干凈。

▲ 泥漿泵十字頭

泥漿泵十字頭是泥漿泵動力端系統中重要的部件之一。泥漿泵在工作時通過十字頭總成向液力端輸送動力。

十字頭采用球形鑄鐵材料，耐磨性好，使用壽命長。除F-500泥漿泵為導筒結構外，其余泥漿泵均采用上下導板結構，通過在下導板下增加墊片來調節同心度，十字頭與中間拉桿之間為銷孔配合的法蘭螺栓連接。這種連接方法保證了中間拉桿與十字頭的同心度。中間拉桿與活塞桿間采用重量輕的卡箍連接，使中間拉桿與活塞桿間的連接方便、可靠。

博儒石油機械本著“互惠互利、共同發展”的原則，一貫奉行“以質量求生存，以管理促發展，以創新求進步，以誠信求市場”的宗旨，為客戶提供卓越價值的石油鉆采機械產品。博儒石油機械制造有限公司期待與各方廣泛交流、密切合作。2022年7月6-8日，熱誠歡迎海內外客戶蒞臨企業展臺參觀!
